三菱PLC邏輯輯運算類指令WAND、WOR、WXOR和NEG

   （1）邏輯與指令WAND  (D)WAND(P)指令的編號為FNC26。是將兩個源操作數按位進行與操作，結果送元件。

（2）邏輯或指令WOR   (D) WOR (P)指令的編號為FNC27。它是對二個源操作數按位進行或運算，結果送元件。如圖4-48所示，當X1有效時,（D10）∨（D12）→（D14）

（3）邏輯異或指令WXOR  (D) WXOR (P)指令的編號為FNC28。它是對源操作數位進行邏輯異或運算。

（4）求補指令NEG   (D) NEG (P)指令的編號為FNC29。其功能是將[D.]的元件內容的各位先取反再加1，將其結果再存入原來的元件中。

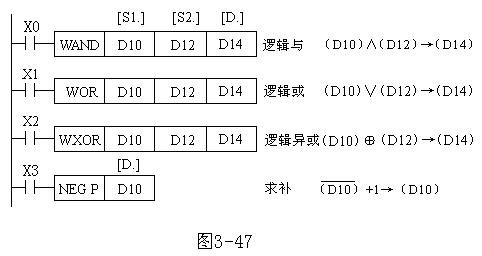

        WAND、WOR、WXOR和NEG指令的使用如圖1所示。
