   導讀：邏輯與指令WAND  (D)WAND(P)指令的編號為FNC26。是將兩個源操作數按位進行與操作，結果送元件。

（2）邏輯或指令WOR   (D) WOR (P)指令的編號為FNC27。它是對二個源操作數按位進行或運算，結果送元件。如圖4-48所示，當X1有效時,（D10）∨（D12）→（D14）

（3）邏輯異或指令WXOR  (D) WXOR (P)指令的編號為FNC28。它是對源操作數位進行邏輯異或運算。

（4）求補指令NEG   (D) NEG (P)指令的編號為FNC29。其功能是將[D.]的元件內容的各位先取反再加1，將其結果再存入原來的元件中。

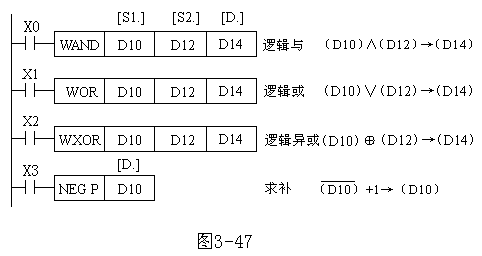

        WAND、WOR、WXOR和NEG指令的使用如圖1所示。

圖1  邏輯運算指令的使用

使用邏輯運算指令時應該注意：

1）WAND、WOR和WXOR指令的[S1.]和[S2.]均可取所有的數據類型，而目標操作數可取KnY、KnM、KnS、T、C、D、V和Z。

2）NEG指令只有目標操作數，其可取KnY、KnM、KnS、T、C、D、V和Z。

3）WAND、WOR、WXOR指令16位運算占7個程序步，32位為13個程序步，而NEG分別占3步和5步。
